Cordonata 12/15 h25/30

Questo cordolo ha una struttura massiccia che, insieme al profilo a incastro maschio/femmina, garantisce una stabilità eccezionale nel caso di comuni sollecitazioni orizzontali, ma anche funzionale nell’eventualità di più severi carichi occasionali. Il pezzo speciale curvo e l’elemento a bocca di lupo, ottimizzato per facilitare il drenaggio e la pulizia, completano la modularità del sistema.

Dati Tecnici

Dimensione cordolo

100 x 25 x 12/15

Dimensione bocca di lupo

100 x 25 x 12/15

Dimensione modulo

33 x 25 x 12/15

Dimensione coppia terminali passaggio pedonale

100 x 15/25 x 12/15

Dimensione modulo ribassato passaggio pedonale

100 x 15 x 12/15

Dimensione curva

12/15 x 25 raggio esterno: 25/50 cm, raggio interno: 10/35 cm

Dimensione angolare 90°

33 x 25 x 33, raggio interno: 30 cm

Dimensione scivolo passo carraio

50 x 50 x 12/25

Dimensione coppia terminali scivolo passo carraio

62 x 12/25 x 50 raggio interno: 50 cm

Finitura

BOCCIARDATA, LISCIA

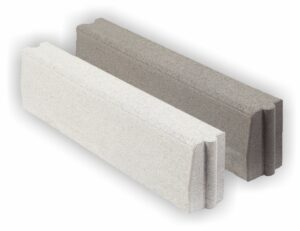

4dpavimentazioni-cordolo-12-15

4dpavimentazioni-cordoli-cordonata-12-15-tecnico1

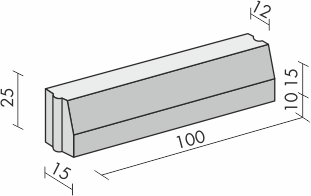

Cordolo

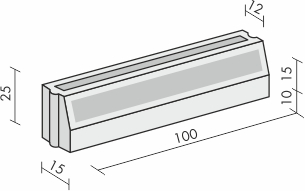

4dpavimentazioni-cordoli-cordonata-12-15-tecnico2
Cordolo finitura bocciardata
4dpavimentazioni-cordoli-cordonata-12-15-tecnico3

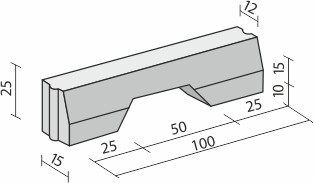

Bocca di lupo

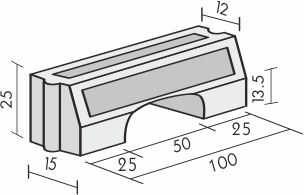

4dpavimentazioni-cordoli-cordonata-12-15-tecnico4
Bocca di lupo bocciardata
4dpavimentazioni-cordoli-cordonata-12-15-tecnico6
Modulo
4dpavimentazioni-cordoli-cordonata-12-15-tecnico5
Modulo finitura bocciardata
4dpavimentazioni-cordoli-cordonata-12-15-tecnico7
Coppia terminali passaggio pedonale
4dpavimentazioni-cordoli-cordonata-12-15-tecnico8
Modulo ribassato passaggio pedonale

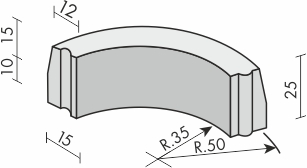

4dpavimentazioni-cordoli-cordonata-12-15-tecnico9
Curva raggio 50 liscia

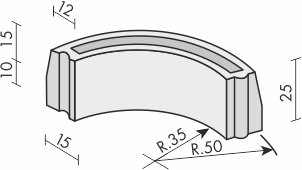

4dpavimentazioni-cordoli-cordonata-12-15-tecnico12
Curva raggio 50 bocciardata

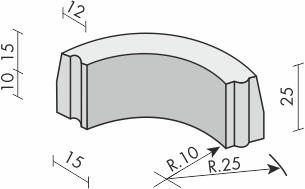

4dpavimentazioni-cordoli-cordonata-12-15-tecnico11
Curva raggio 25 liscia

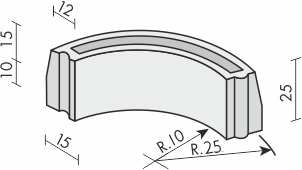

4dpavimentazioni-cordoli-cordonata-12-15-tecnico12
Curva raggio 25 bocciardata
4dpavimentazioni-cordoli-cordonata-12-15-tecnico13
Angolo 90°
4dpavimentazioni-cordoli-cordonata-12-15-tecnico14

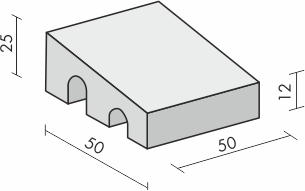

Scivolo passo carraio
4dpavimentazioni-cordoli-cordonata-12-15-tecnico15
Coppia terminali scivolo passo carraio

COLORAZIONI

4-dpavimentazioni-cordolo-12-25-h.25-30-colore-bianco
Finitura liscia bianco
4-dpavimentazioni-cordolo-12-25-h.25-30-colore-grigio
Finitura liscia grigio
